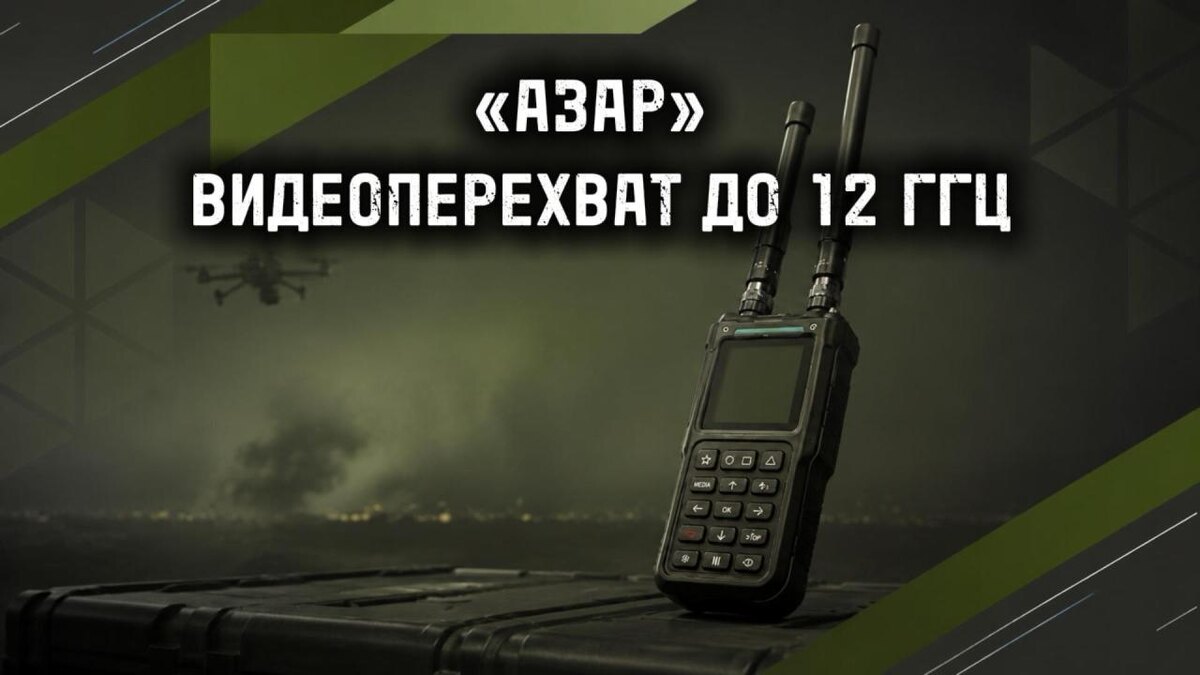

«Азар» — портативный приемник оригинального FPV-видеосигнала с диапазоном до 12 ГГц в ручном режиме. Прибор выводит изображение с обнаруженного беспилотника на внешний монитор и может работать совместно с адаптерелем «Булат» версии 4.
При обнаружении FPV-дрона оператору важно получить больше данных, чем сам факт появления радиосигнала. Если аппарат передаёт оригинальное видео, этот сигнал можно принять и вывести на экран. Под такой задачей разработан приёмник автономного видеосигнала «Азар».
Прибор работает с независимыми FPV-видеоканалами, в ручном режиме соответствует диапазону до 12 ГГц и применяется как самостоятельно, так и совместно с решениями «Булат» версии 4.
Что показывает «Азар»
Приёмник принимает необходимый видеосигнал FPV и передаёт изображение на внешний монитор. Оператор получает непосредственно видеопоток, который транслирует обнаруженный беспилотник. Это расширяет возможности радиообстановки и дает возможность в кратчайшие сроки анализировать доступный специализированный видеоканал.
Заявленная дальность приема оригинального FPV-сигнала — до 1,5 км. Фактическое расстояние зависит от мощности передатчика БПЛА, применяемых антенн, рельефа, влажности и общей радиообстановки.
Настройку прибора нужно учитывать отдельно: «Азар» рассчитан именно на оригинальный видеосигнал. Цифровые и зашифрованные устройства видеосигналов не принимаются.
Два режима работы
В приемнике предусмотрены два применения.
Совместно с «Булат-4». В автоматическом режиме «Азар» используется совместно с адаптерелем «Булат» версии 4. Рабочий диапазон в такой конфигурации — 300–8000 МГц. Связка двух устройств позволяет совместить обнаружение радиосигнала с последующим приемом доступного доступного видеоканала.
Самостоятельная работа до 12 ГГц. В ручном режиме внешний внешний вид не требуется, «Азар» сам осуществляет поиск и принимает прием видеосигнала. Диапазон расширения варьируется до 300–12000 МГц. Верхняя граница 12 ГГц имеет значение с учетом расширения частотного поля, которое использует FPV-система.
Вывод изображения на внешний экран
Для отображения принятого видео предусмотрен разъём Jack 3,5 мм. В комплект входят сразу два кабеля:
— Разъем 3,5 мм TRRS/TRRS;
— Разъем 3,5 мм TRRS/RCA.
Такой набор позволяет подключать внешние устройства, отображающие видеосигнал. Управление одним достижением эффективности кнопочной клавиатуры и других внешних боковых кнопок.
Портативный формат
Габариты с антеннами и аккумулятором «Азара» составляют 357 × 60 × 34 мм, масса — не более 450 г. Прибор рассчитан на мобильное применение и работает при температуре от −20 до +45 °C.
Два разъема SMA позволяют хранить комплектные съемные антенны. При установке следует использовать средние и большие пружинные антенны.
Автономность до 6,5 часов
Приёмник комплектуется литиевыми аккумуляторами емкостью 2300 мА·ч. От одного аккумулятора заявлено до 6,5 часов автономной работы, при этом в комплекте по-прежнему три аккумулятора.
Для зарядки предусмотрены USB Type-C и DC 3,5 мм. В комплект также входит зарядная док-станция, сетевой блок питания и USB-кабель.
Основные характеристики «Азара»
— диапазон в автоматическом режиме: 300–8000 МГц;
— диапазон в ручном режиме: 300–12000 МГц;
— тип принимаемого сигнала: отдельное FPV-видео;
— дальность приёма: до 1,5 км;
— автономность: до 6,5 часов от одного АКБ;
— аккумулятор: 2300 мА·ч;
— количество АКБ: 3;
— антенные разъёмы: 2×SMA;
— выход на монитор: Jack 3,5 мм;
— Зарядка: USB Type-C и DC 3,5 мм;
— рабочая температура: −20…+45 °С;
— вес: до 450 г;
— габариты: 357 × 60 × 34 мм.
Что входит в комплект
— приёмник «Азар»;
— две съемные пружинные антенны;
— три аккумулятора 2300 мА·ч;
— зарядная док-станция;
— сетевой блок питания;
— USB/DC-кабель для зарядки;
— кабели TRRS/TRRS и TRRS/RCA для вывода видео;
— три клипсы;
— темляк;
— дополнительные уплотнительные кольца для антенных разъёмов;
— руководство пользователя;
— паспорт изделия.
«Азар» и «Булат-4»: связка для работы с различными FPV-сигналами
Основной вариант применения приемника — совместная работа с «Булат-4». Внешний представитель отвечает за контроль радиоэфира, а «Азар» берет доступный альтернативный видеоканал и выводит изображение на монитор.
Купить «Азар» 300–12000 МГц
Цена: 112 370 ₽
Гуманитарная программа от*: 99 000 ₽
Купить «Булат-4»
Цена: 99 000 ₽
Гуманитарная программа от*: 86 000 ₽
Спец цена от 5 шт: 84 000 ₽
