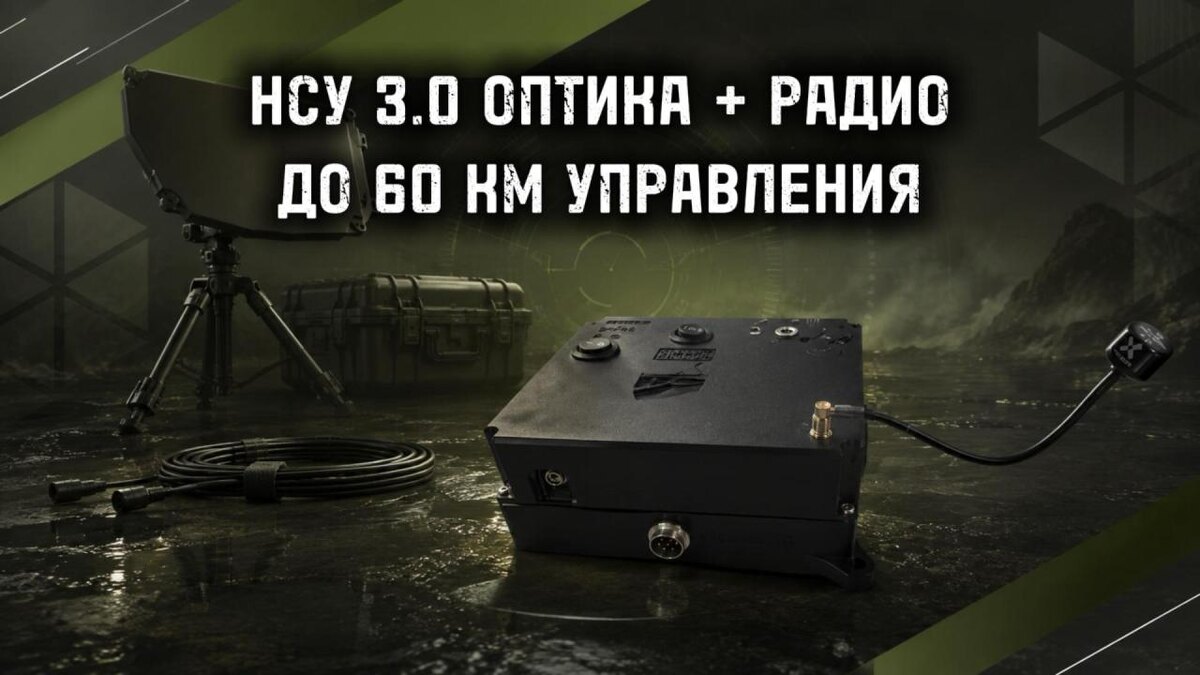

НСУ 3.0 Оптика + Радио с передатчиком управления — комбинированная наземная станция управления производства СКБ «Гортензия». Оборудование поддерживает работу через оптоволоконный канал и радиоканал, обеспечивая передачу команд управления и приём видеосигнала.
Станция выпускается в комплектациях Standard и Pro. Версия Pro дополнительно оснащается направленной антенной и стойками для размещения оборудования.
НСУ 3.0 подходит для построения наземного пункта управления FPV-комплексом, организации связи с ретранслятором и подключения нескольких источников видеосигнала.
Наземная станция управления для оптоволокна и радиоканала
НСУ 3.0 поддерживает два режима работы:
- проводное подключение;
- беспроводное подключение.
Комбинированная схема позволяет использовать станцию с оптоволоконными системами, а также работать через радиоканал в зависимости от установленного оборудования, условий связи и конфигурации комплекса.
Для проводного видеоподключения предусмотрено два канала. Количество беспроводных подключений видеосигнала не ограничено.
Связь станции с ретранслятором в беспроводном режиме осуществляется через протокол ELRS на частоте 2,4 ГГц.
Дальность работы радиоканала
Передатчик управления НСУ 3.0 рассчитан на передачу управляющего сигнала на расстояние до 60 км. Приём видеосигнала возможен на расстоянии до 30 км.
Указанные значения достигаются при благоприятной радиообстановке, правильном размещении оборудования и достаточной высоте установки антенн. Фактическая дальность зависит от рельефа, помех, частотной загрузки, высоты антенны, мощности установленного модуля и характеристик принимающего оборудования.
При необходимости дальность радиоканала может быть увеличена за счёт установки более мощных и эффективных антенн.
Частоты приёма видеосигнала
Наземная станция поддерживает основные диапазоны, применяемые для передачи видео с FPV-дронов и специализированных беспилотных комплексов:
- 1,2 ГГц;
- 3,3 ГГц;
- 4,9 ГГц;
- 5,8 ГГц.
Наличие нескольких диапазонов позволяет собрать конфигурацию под используемый видеопередатчик и текущие требования к каналу связи.
Поддерживаемые протоколы управления
Тип управляющего сигнала определяется модулем, установленным в наземной станции.
Доступны следующие протоколы:
- TBS;
- ELRS;
- «Гагарин», также известный как «Кузнечик»;
- «Гермес».
При заказе станции с протоколом «Гермес» необходимо указать рабочую группу: 0, 1, 2, 3 или 4.
Подбор протокола выполняется с учётом используемого приёмника, передатчика управления и общей конфигурации беспилотного комплекса.
Комплектация НСУ 3.0 Standard
Комплектация Standard включает:
- наземную станцию НСУ 3.0;
- передатчик управления;
- два подключаемых аккумулятора 6S.
Направленная антенна и стойки в комплектацию Standard не входят. Их можно подобрать отдельно с учётом требуемой дальности, диапазонов и условий размещения станции.
Комплектация НСУ 3.0 Pro
Комплектация Pro включает:
- наземную станцию НСУ 3.0;
- передатчик управления;
- направленную антенну;
- стойки для установки оборудования;
- два подключаемых аккумулятора 6S.
Версия Pro представляет собой расширенный комплект для развёртывания наземного пункта управления с готовой системой размещения направленной антенны.
Питание наземной станции
Встроенный аккумулятор в НСУ 3.0 отсутствует. Для питания используются внешние аккумуляторы:
- 6S Li-ion;
- 6S Li-Po.
В комплект входят два аккумулятора.
Продолжительность работы зависит от выбранного режима, мощности передатчика и способа подключения видеомодуля.
Ориентировочное время работы:
- модуль управления с передатчиком мощностью 2 Вт — около 5 часов;
- видеомодуль при проводном подключении — около 15 часов;
- видеомодуль при беспроводном подключении на частоте 5,8 ГГц — около 5 часов.
Для длительной работы рекомендуется заранее подготовить дополнительные заряженные аккумуляторы и организовать возможность зарядки на месте эксплуатации.
Подключение видеосигнала
Станция поддерживает два проводных канала приёма видео. Это позволяет одновременно подключать два источника видеосигнала.
При беспроводном подключении количество видеоканалов не ограничено конструкцией станции. Фактическое количество одновременно используемых каналов определяется радиообстановкой, частотами, конфигурацией приёмников и установленным оборудованием.
Поддержка диапазонов 1,2, 3,3, 4,9 и 5,8 ГГц позволяет использовать НСУ 3.0 с различными типами видеопередатчиков.
Для каких задач применяется НСУ 3.0
Наземная станция может использоваться для:
- управления FPV-дронами;
- работы с оптоволоконными системами связи;
- организации радиоканала управления;
- приёма видеосигнала на нескольких частотах;
- подключения ретранслятора;
- создания стационарного или мобильного пункта управления;
- комплектации беспилотных систем для подразделений и организаций.
Конкретная конфигурация станции подбирается по протоколу управления, частоте видеосигнала, требуемой дальности и способу связи с ретранслятором.
Технические характеристики НСУ 3.0 Оптика + Радио
- Тип ретранслятора: комбинированный, проводной канал и радиоканал
- Комплектации: Standard и Pro
- Дальность передачи сигнала управления: до 60 км при благоприятных радиоусловиях
- Дальность приёма видеосигнала: до 30 км
- Протоколы управления: TBS, ELRS, «Гагарин» / «Кузнечик», «Гермес»
- Группы протокола «Гермес»: 0, 1, 2, 3 или 4
- Связь с ретранслятором в беспроводном режиме: ELRS 2,4 ГГц
- Частоты видеосигнала: 1,2 / 3,3 / 4,9 / 5,8 ГГц
- Проводные подключения видео: 2 канала
- Беспроводные подключения видео: количество не ограничено
- Режимы работы: проводной и беспроводной
- Тип аккумуляторов: 6S Li-ion или 6S Li-Po
- Количество аккумуляторов в комплекте: 2 шт.
- Встроенный аккумулятор: отсутствует
- Время работы модуля управления: около 5 часов
- Время работы видеомодуля по проводу: около 15 часов
- Время работы видеомодуля по 5,8 ГГц: около 5 часов
- Габариты основного блока: 14 × 16 × 7,5 см
- Производитель: СКБ «Гортензия»
Купить НСУ 3.0 Оптика + Радио
Цена УСН: 138 000 ₽
